一、设备用途

该设备是用于超五类、六类及七类高品质局域网数据电缆的绞对线生产。

二、设备特点

本机具有缓步启动、变频调速、定长停机、生产效率高、绞制节距准确、安全可靠、噪音低等优点。

该设备能调节高品质数据电缆绞对线的生产过程中，单线在0－99％范围内的自然退扭状态，任意可调；可使线对在绞对过程中免受损伤，使线对有更好的电气性能。与传统的预退扭放线绞对机设备相比，精度更加精确，稳定，产量显著增加了30％以上（退扭率在33％的情况下）。线对绞制过程，单节距零扭绞合，自动退扭，减少了绝缘芯线在加扭过程中的物理损伤；单节距零对绞机与双节距对绞机串联，实现三节距生产，提高了生产效率和产品质量。

节距实现了触摸屏无级数字设定，克服了机械转动固定节距不能连续可调的缺陷，优化了高品质数据缆节距工艺设计。设备的紧凑型设计，减少了占地面积，噪音小，耗能少，效率高。

三、技术参数

四、每套生产线组成

五、生产线描述

1.绞制过程自动退扭

对绞绝缘芯线单节距零扭绞合。

2.放线张力单独可调

保障绝缘芯线绞合张力相同，设有断线停车并报警。

3.节距设定

通过触摸屏设定节距。

4.退扭率设定

退扭率在0-99%范围内任意设定。

5.轴承

主要轴承用瑞士SKF（高速运转），其他轴承用日本NSK。

6.控制系统

控制系统西门子PLC程序控制器及威纶10.4英寸彩色品触摸屏控制。变频控制器采用西门子，低压电气元件采用西门子。

整机采用触摸屏与可编程程序控制器相结合的控制技术来实现全线的同步运行和单机的独立操作；生产线操作、参数的设定和显示等均通过触摸屏来进行，直接参与生产控制；另外电机启、停、信号给定、电机转速等生产状态采集等生产控制过程均由PLC来实现；触摸屏和PLC之间通过通讯口进行数据货传递；可实现生产操作、报警显示、生产线急停等功能；

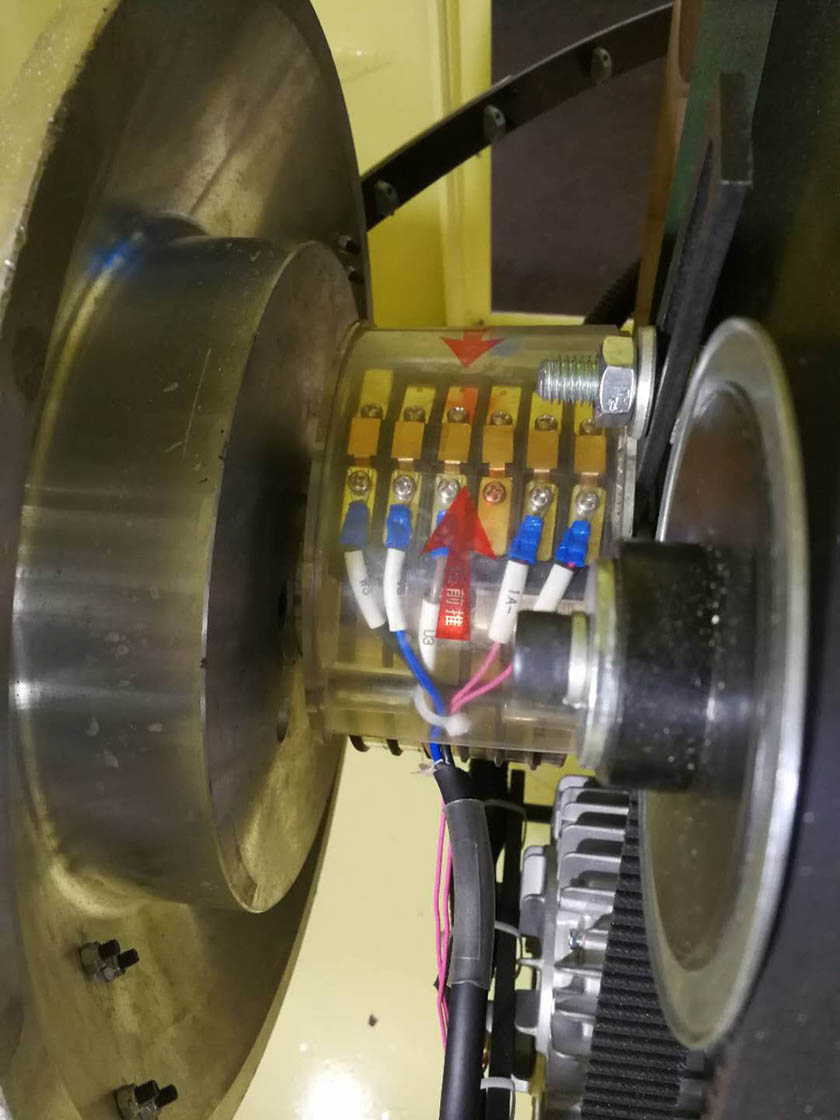

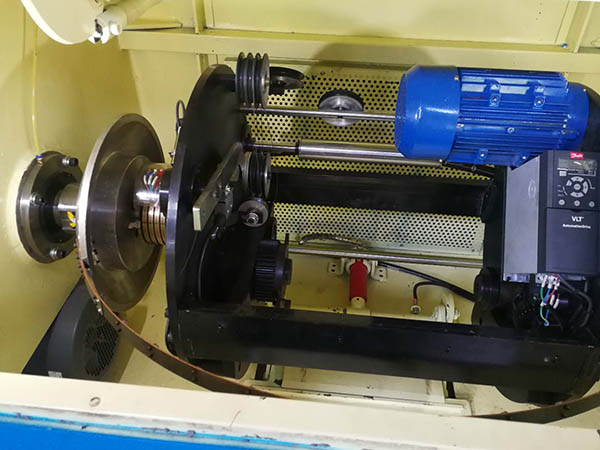

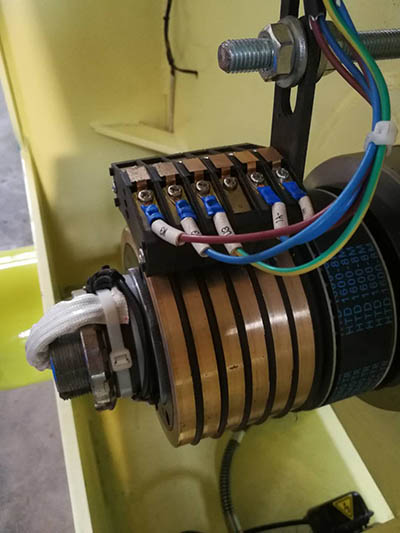

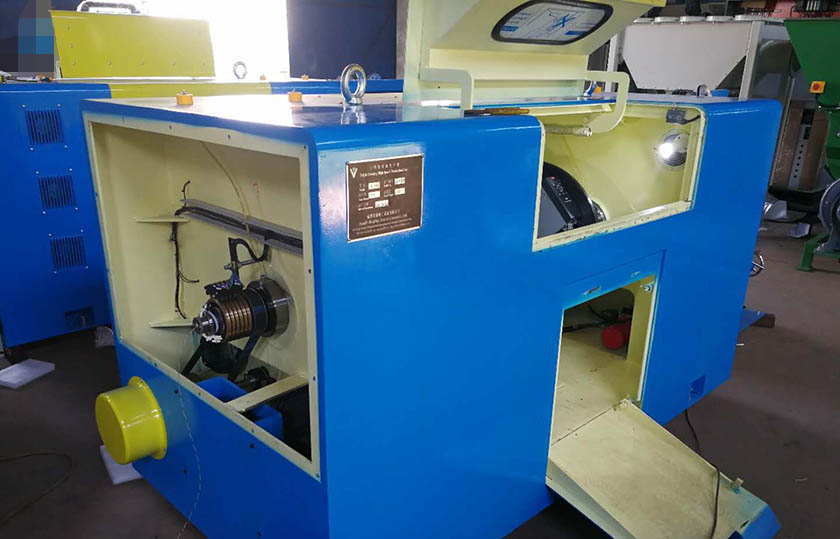

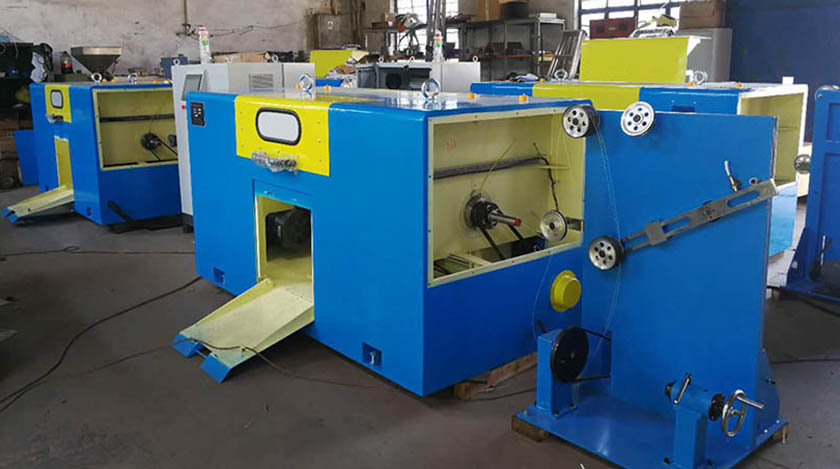

三倍扭退扭对绞机

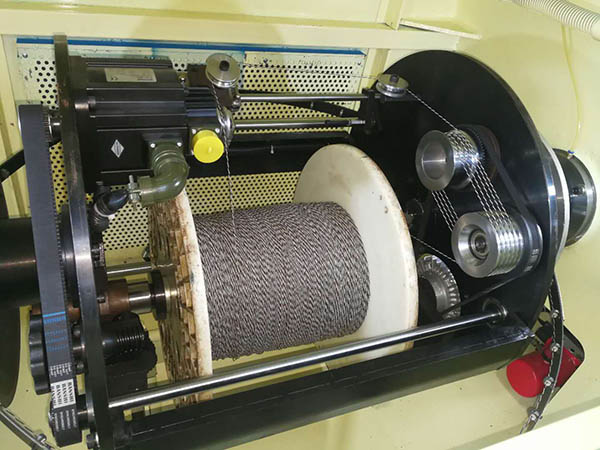

三倍扭退扭对绞机

三倍扭退扭对绞机

三倍扭退扭对绞机

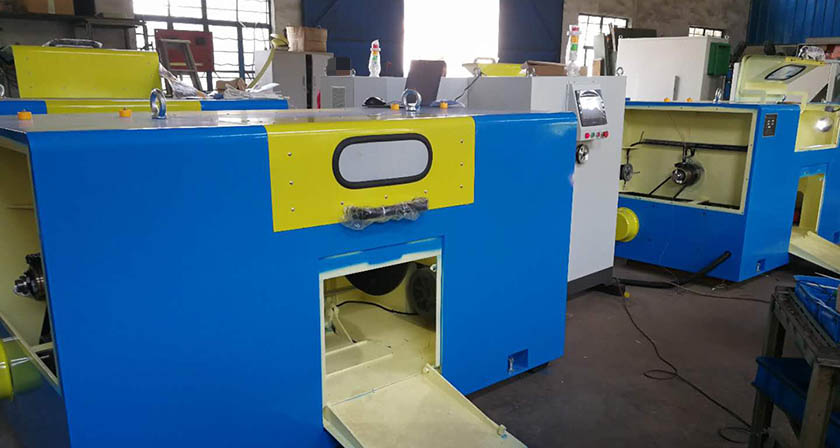

三倍扭退扭对绞机

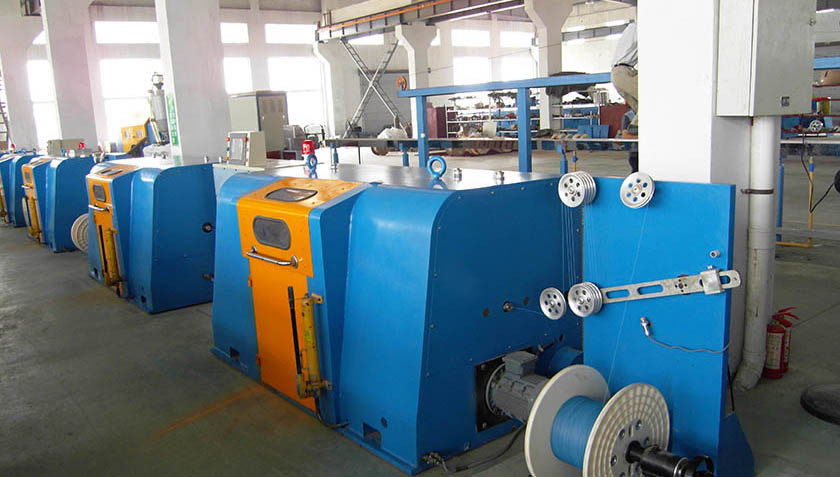

三倍扭退扭对绞机

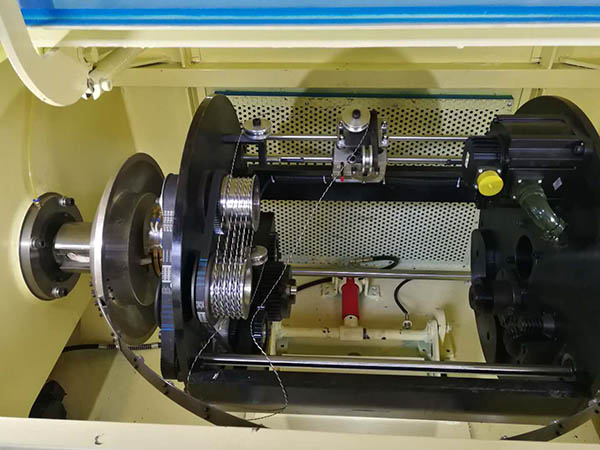

三倍扭退扭对绞机

三倍扭退扭对绞机

三倍扭退扭对绞机

三倍扭退扭对绞机

三倍扭退扭对绞机

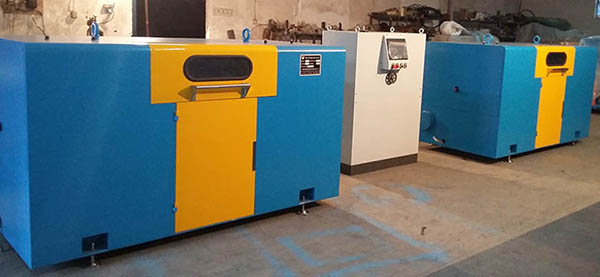

三节距绞对机

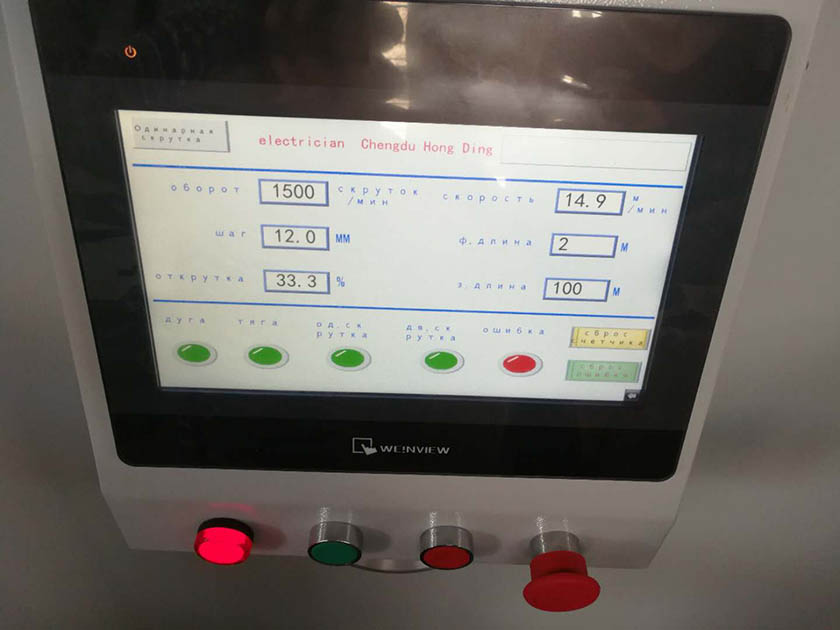

操作系统

HD-3DJ-00卧式三节距平面布局图
