Triplicate Pitch Pair Twisting Machine with Backtwist

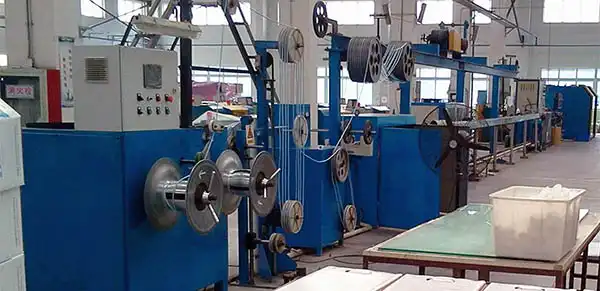

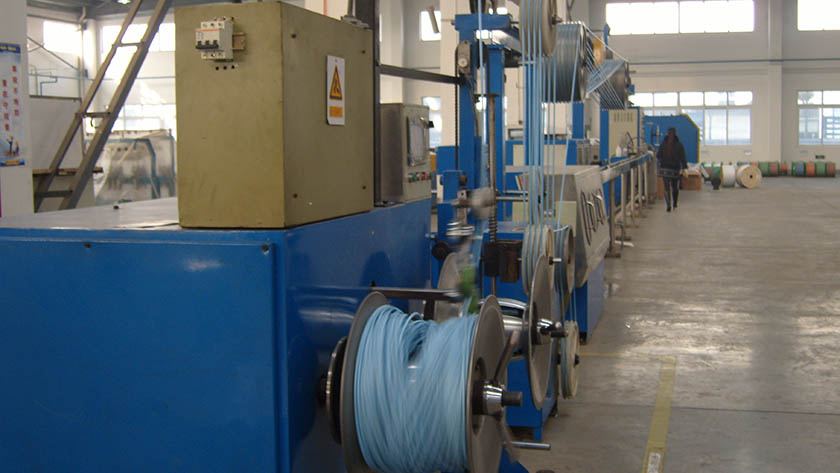

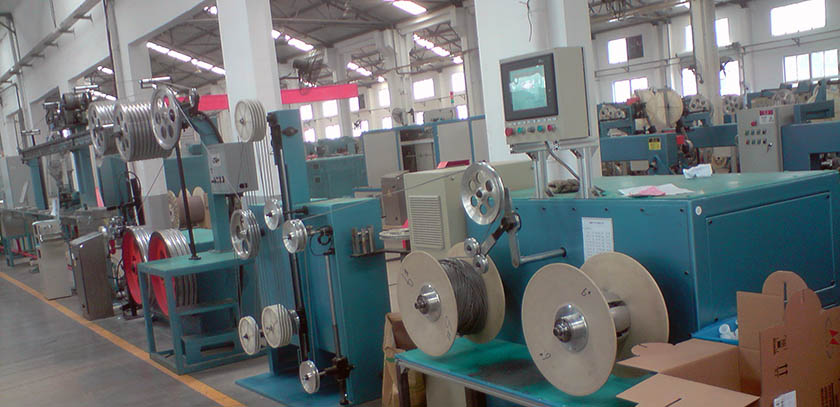

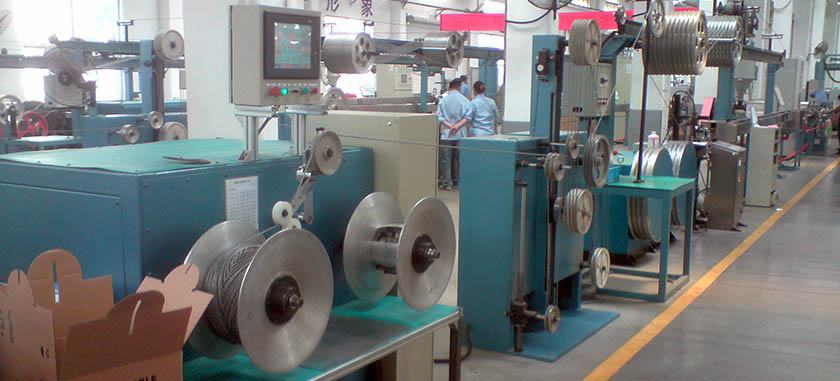

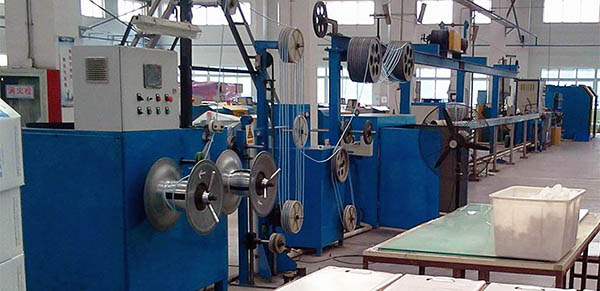

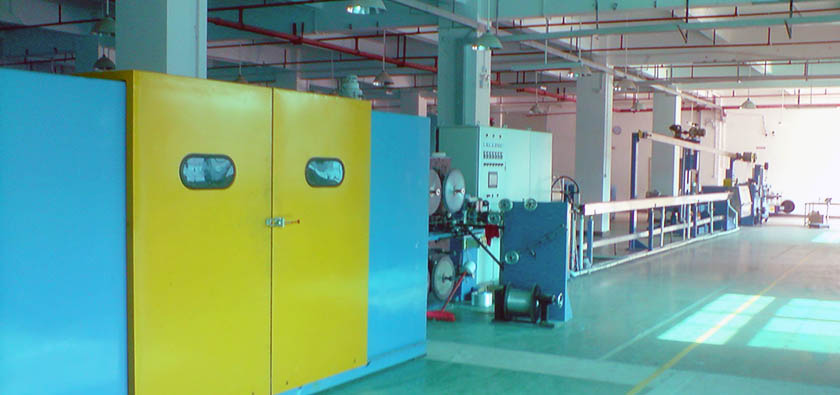

HD-CHC/500型成缆——护套——成圈少人工生产线

一、用途：

该生产线用于4对高品质网络数据电缆成缆—护套—成圈一体串联生产线，特别适用于非屏蔽4对UTP 5E/6/7类电缆，以及屏蔽4对FTP 5E和6类电缆的成缆—护套—成圈的一体生产。

二、特点：

成缆—护套—成圈一体串联生产线是目前生产4对高品质网络数据电缆5E/6/7类电缆的最佳生产设备，生产性能最好，最先进的设备。本机具有缓步启动、变频调速、生产效率高、能耗低、操作方便、噪音低等优点。该设备是由本企业自主研发的生产线，该设备最显著的特点是：短流程，低能耗，高效率，是生产高品质网络数据电缆企业最理想的选择设备。

三、技术参数

	名称	参数
1	护套外径：	Φ4-12mm
2	绞合外径最大：	Φ10mm
3	节距范围：	≤120mm
4	生产速度：	Max：120m/min
5	生产线中心高度：	1000mm
6	总装机容量：	约90KW/AC380V
7	出线直径：	5.2mm，节距120mm，生产线速度：120m/min
8	生产线方向：	自右至左

四、生产线组成

主动内放线成缆机（含十字骨架放出装置）
纵包放带平台及前牵引
Φ65/25塑料挤出机
干燥机及自动上料系统
活动热水槽及水箱
吹干装置
冷却水槽
压带式单轮牵引机
储线装置
辅助牵引
自动成孔双盘成圈机
全套电气控制系统
全套模具（模芯，模套。PVC螺杆，PE螺杆各一个）

五、生产线说明

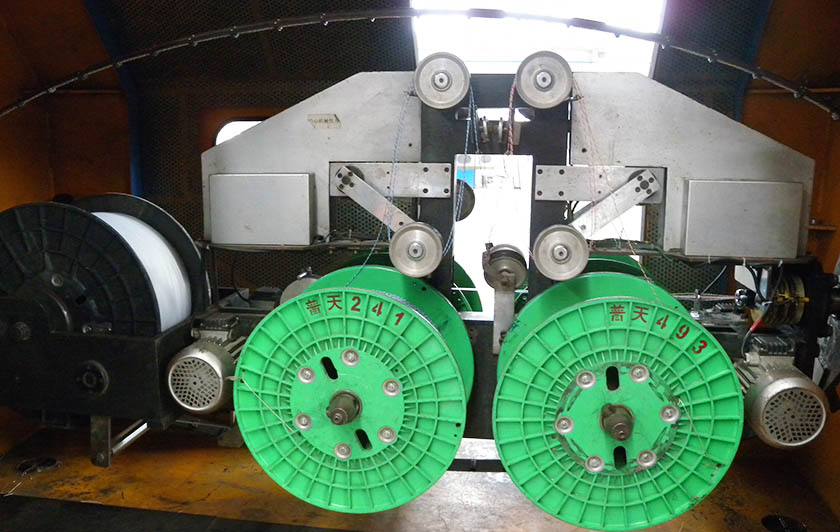

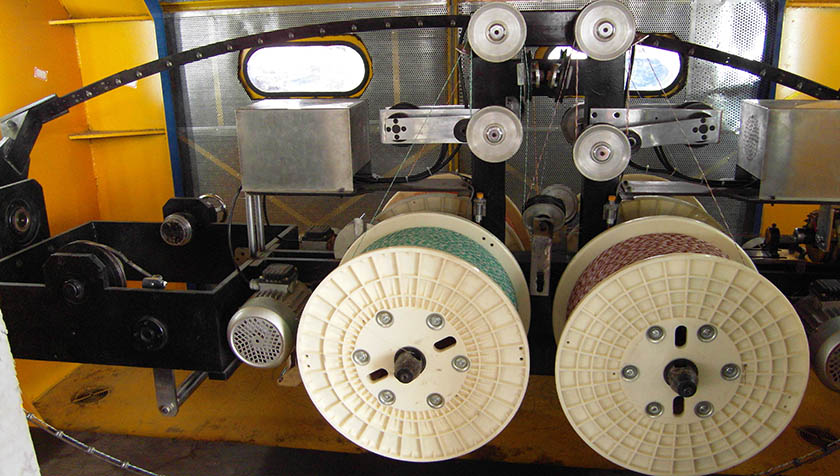

1. 主动内放线成缆机（含十字骨架放出装置）

	名称	参数
1	主机功率：	7.5KW交流变频电机（控制器西门子变频器）
2	放线功率：	0.75KW×4交流变频电机（控制器西门子变频器）
3	线盘尺寸：	PN500
4	绞弓最高转速：	600转/分

2. 纵包放带平台及前牵引

纵包为台式结构，放带张力，动态可调，牵引为压带式张力可调牵引。提供成型模具一套。

3. SJ65/25塑料挤出机

	名称	配置
1	螺杆长径比：	25:1
2	电机功率：	37KW交流变频电机（控制器西门子变频器）
3	最大生产能力：	90kg/h
4	加热功率：	10KW；4段风冷却（180KW）；七段加热
5	十字机头、模具：	十字调心机头，按用户要求规格提供2套（6类超五类）模具

4. 干燥机及自动上料系统

料斗容积100kg，含自动干燥系统
上料机用于自动吸料

5. 活动热水槽及水箱

水槽长度2m，可移动量650mm

加热功率：6KW 水泵功率：120W

6. 吹干装置：

把缆线上的水吹干

旋涡泵功率：2.2KW

7. 冷却水槽：

2×6米水槽，浸泡式冷却

8. 压带式单轮牵引机：Φ1000牵引轮（含计米）

电机功率：4KW

9. 储线装置：

采用多组铝导轮叠加储线式，可储线长度160m，张力范围采用磁粉离合器可调控制。

电机功率：2.2KW 交流电机

10. 辅助牵引：

压带式单轮牵引 1.5KW

11. 自动成孔双盘成圈机

	名称	配置
1	驱动电机：	3KW 排线交流伺服电机400W
2	电机功率：	可网打成孔，也可平打成盘。平打成圈尺寸：外径290mm，内径150mm，宽165mm
3	网型排线成圈尺寸：	外径370mm，内径170mm，宽200mm
